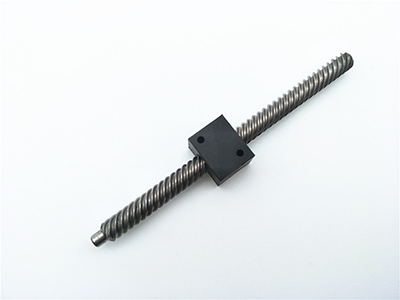

普通圓柱多頭蝸杆

一般圓柱體渦杆的齒型要用成型線為平行線的數控刀片生產加工而成。因為數控刀片安裝的方向不一樣，轉化成的普通圓柱蝸杆螺旋麵在不一樣橫截麵中的齒廓曲線圖樣子也不一樣按渦杆齒廓曲線圖的樣子，一般圓柱體渦杆能夠 分成下列幾類：

1.ZA一阿基米德圓柱體渦杆渦杆軸頸為阿基米德螺旋麵，內孔齒廓為阿基米德螺旋線，徑向齒廓為平行線，反向齒廓為凸廓曲線圖。般配的蝸輪蝸杆齒廓為漸開線齒輪，其升降絲杆梯形齒合類似漸開線齒輪斜齒圓柱齒輪與齒輪齒條的齒合徑矩形和梯形絲杆向齒型角q=20優勢：這類渦杆能夠 用直刃銑刀在車床邊生產加工，銑刀平行線刃口坐落於渦杆軸平麵圖內，因而對刀非常容易。

缺陷：無法用直廓沙輪片切削岀精準齒型，麻煩梯形絲杆的自鎖力選用硬軸頸加工工藝，因梯形絲杆水平運動而齒的精密度和粗糙度均受限製，危害高效率的提升。銑刀兩邊的鑽削標準不一樣，當導程角很大時，梯形絲杆選擇軸向銑削也較艱難渦杆早已非常少應用

2.ZN一一反向直廓圓柱體渦杆渦杆齒廓在反向橫截麵中為平行線，在徑向梯形絲杆優缺點橫截麵中微呈凹型曲線圖，在端橫截麵中，齒廓基礎理論上為拓寬梯形絲杆拋光齒輪。鑽削渦杆時，平行線刃成形數控刀片所屬的平麵圖垂直平分根據測量範圍圓柱體上齒槽或齒厚圓心處的螺旋線，並在該點於渦杆中心線歪斜一個分度圓導程角Y。在根據測量範圍圓柱體齒槽或齒厚圓心處的反向橫截麵中，其相對的齒廓為平行線。
